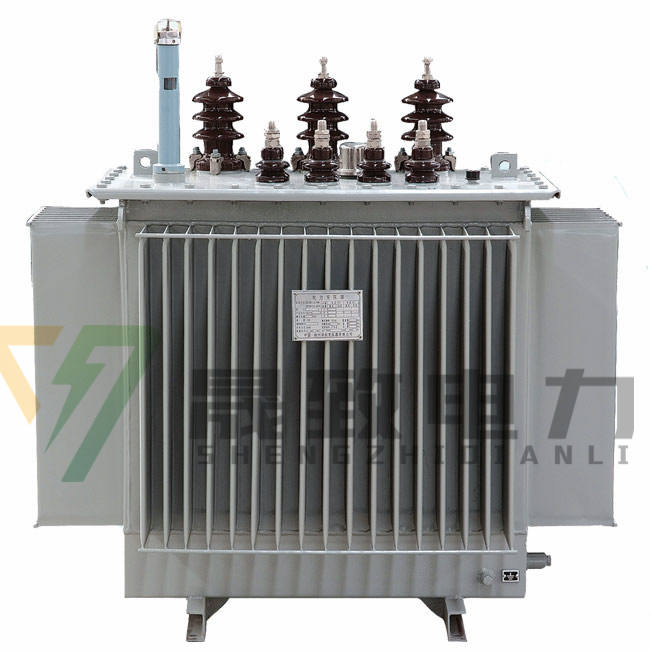

電力變壓器是電力網的核心設備之一，因而其穩定、可靠運行將對電力系統安全起到非常重要的作用。然而，由于設計制造技術、工藝以及運行維護水平的限制，變壓器的安裝問題還是時有發生，大大影響了電力系統的安全穩定運行。其安裝質量的好壞關系到到整個電力系統是否能正常運行，此外，變壓器安裝質量也對整個社會活動及生產活動的正常開展造成影響，因此變壓器在電力行業中是一個受關注的對象，其安裝技術更為備受重視。下面賢集網小編為您分析一下安裝技術。
第一、分析安裝變壓器前的準備工作
1、首先必須準備好變壓器安裝的施工圖，以及施工手續和審批資料的審核。
2、在安裝施工開始之前，必須對變壓器的型號有一個明確的認識，從而進一步了解變壓器的性能、參數、特點、結構技術等施工必備條件。
3、變壓器安裝的設備和材料需要，根據變壓器的型號，確定設計要求，并應具備設備的相關數據要求，同時必須是合格產品。在設備的銘牌，銘牌上應注明制造廠名、額定容量、一、二次額定電壓、電流、阻抗、及接線組別等技術數據。材料準備，一般情況下，在安裝時必須的調和漆、電焊條、防銹漆等材料，同時必須保證材料的合格，符合要求。
4、在安裝施工過程中，必須在變壓器的屋頂、墻面完畢后，進行防水無滲漏處理，保證地面平整，基礎設備應完全符合施工圖的要求。
5、清理預埋件、預留孔洞，保證其符合設計要求。
6、在變電器安裝完畢后，要做好防護性設施，如：保護性網門，欄桿，通風口、消防設置等。
7、在變壓器安裝施工時，會有一定的建筑物與其關聯，對于建筑的要求質量應定要符合要求，保證質量和驗收規范。對于特殊的要求，也要遵循，符合。
8、在變壓器安裝之前，應組織專業的技術人員和施工單位，開箱檢查變壓器的設備，必須做好檢查記錄。
9、開箱檢查時，以施工圖、設備資料文件、說明書附件為依據，檢查變壓器整體是否符合規格型號，在設計要求上是否達標，零部件是否齊全，各設備的附件是否完好無損或丟失。
10、按照變壓器的安裝說明書進行安裝，認真閱讀說明書，查看出場檢驗合格報告，做到對設備相關資料文件的熟悉，同時應在設備上設置銘牌，并登記造冊，為檢修工作帶來方便。
11、在檢查的整個過程中，我們要必須遵守變壓器的國家設備規定，要求變壓器應無機械損傷，裂紋、變形等缺陷，油漆應完好無損。變壓器高壓、低壓絕緣瓷件應完整無損傷，無裂紋等。
12、變壓器有無小車、輪距與軌道設計距離是否相等，如不相符應調整軌距。
第二、變壓器的安裝
1、變壓器臺架的安裝：變壓器臺架的安裝，包括變壓器的安裝、跌落式熔斷器及熔斷開關的安裝、避雷器的安裝、帶電夾頭的安裝及引下線的安裝。在10kV配電網中桿架變壓器的安裝過程中，一般都將將最大的容量控制在兩桿之間，同時變壓器的的中心間距應該保持在2.5m，要求傾斜度不要太大，臺架水平傾斜不應大于臺架長度的1/100。
2、低壓JP柜(配電變壓器綜合配電柜)的安裝安裝低壓配電去，可以在(計量、保護(過載、短路、漏電、防雷)、電容無功補償于一體，帶給安全用電。因此，在農村電網改造中，對大量的JP柜采用10kV配電臺區中，具體的安裝技術要求：對變壓器和JP柜的容量相匹配，必須符合容量的要求，實現容量的需求。
(1)變壓器的電纜安裝要正確，在進出口處設防，防止小動物進出，造成JP柜短路。
(2)保證絕緣性良好，外觀干凈，防止?jié)B漏現象。
(3)引線之間的連接性能要良好，留有防水彎。
(4)分合閘動作準確無誤，指示清晰明確。
(5)變壓器的JP支架柜要牢固穩定，水平傾斜長度不能不能大于支架長度的1/100。
3、跌落式熔斷器的安裝
配電變壓器的高、低壓側均應裝設熔斷器。高壓側熔斷器的底部對地面的垂直距離不低于4.5m，各相熔斷器的水平距離不小于0.5m，為了便于操作和熔絲熔斷后熔絲管能順利地跌落下來，跌落式熔斷器的軸線應與垂直線成15～30o角。各相熔斷器的水平距離不小于0.2m。
4.變壓器臺區引落線
新建和改造配電變壓器的引落線均應采用多股絕緣線，其截面應按變壓器的額定容量選擇，杜絕使用單股導線及不合格導線，同時應考慮引落線對周圍建筑物的安全距離。高壓引落線與抱箍、掌鐵、電桿、變壓器外殼等距離不應小于200mm，高壓引落線間的距離在引線處不小于300mm，低壓引落線問的距離及其它物體的距離不小于150mm。
5.地裝置
雷雨季節10kV配電變壓器經常遭受雷擊，如果接地電阻過大，達不到規程規定值，雷電流不能迅速泄入大地，造成避雷器自身殘壓過高，或在接地電阻上產生很高的電壓降，引起變壓器燒毀事故。因此，接地裝置的接地電阻必須符合規程規定值。
6.避雷器的安裝
避雷器是直接并接在線路上的，它的另一端接地，當有雷電到達避雷器時，其內部的氧化鋅閥片擊穿，使高電壓引入大地，達到保護設備的目的。這樣可以防止雷電對變電器運行造成的繞壞，同時對于高壓避雷器應安裝在高壓熔斷與變壓器之間，可以避免整條線路停電進行避雷器維護檢修，還可以防止避雷器爆炸損壞變壓器瓷套管等。
7.箱式變壓器的選擇和安裝
箱式變壓器就是把變壓器低壓和高壓設備安裝在同一個箱體內，對三者之間用導線相連，相互連接在一起，這樣對于變壓器的安裝就更為簡單，只需把低壓和高壓設備接入相應的位置就會正常通電。
第三、、變壓器投入運行前的全面檢查
1、對熔絲保護的檢查，除檢查共規格外，還應檢查熔絲盒內的熔絲是否完好，有無斷損以及接觸不良等不正常的現象。
2、對繼電器保護裝置的檢查，了解繼電器保護系統的完整性，有關元件是否完好無損，繼電器的整定及試驗信號裝置是否動作，以備變壓器自身及其外部有供電系統發生短路故障時能準確、迅速、靈敏有選擇性地將斷路器切斷，使故障的變壓器或供電系統退出工作。
3、檢查瓦斯繼電器內部有否氣體存在，如有氣體則應先行放盡，并試驗一下上接點發信號是否準確動作，下接點上用跳閘壓板切換。
4、對防雷保護的檢查，檢查避雷器裝置的情況，避雷器的接地是否良好，接地電阻是否符合要求”
第四、變壓器的啟動試運行
變壓器運行前做沖擊試驗是為了檢查變壓器絕緣強度能否承受全電壓或操作過電壓，帶電投入空載變壓器時，會產生勵磁涌流，產生很大的電動力"為了考核變壓器的機械強度，同時考核勵磁涌流衰減初期能否造成對繼電器保護誤動作，所以必須做沖擊試驗"當進行沖擊合閘時，其中性點必須接地，以免發生事故，在沖擊合閘過程中應檢查變壓器的外表是否正常在合閘狀態，還應密切監視電流表和電壓表的指示是否正常。
變壓器的安裝即要滿足用戶電壓的要求，且盡量避免將配電變壓器安裝在荒山野嶺，易遭雷電襲擊又遠離居民區的地方，這樣不便于運行人員定期維護，不便于工作人員管理。因此，通過本文的研究，我們要不斷的聯系實際，對配電變壓器有一個新的認識，進一步提高安裝技術，這樣才能實現供電的安全，保證電網的穩定運行。
