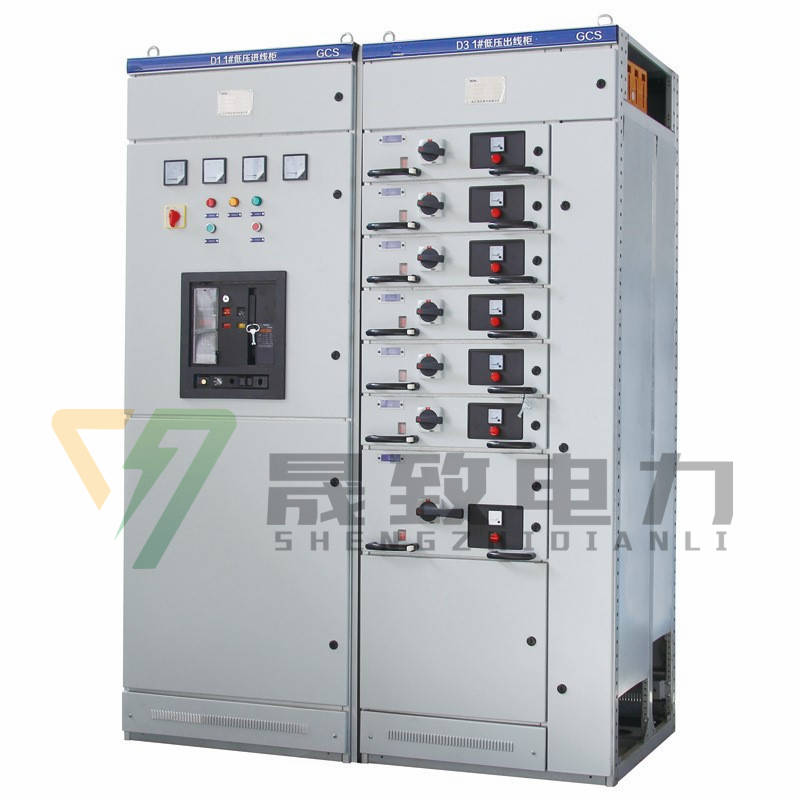

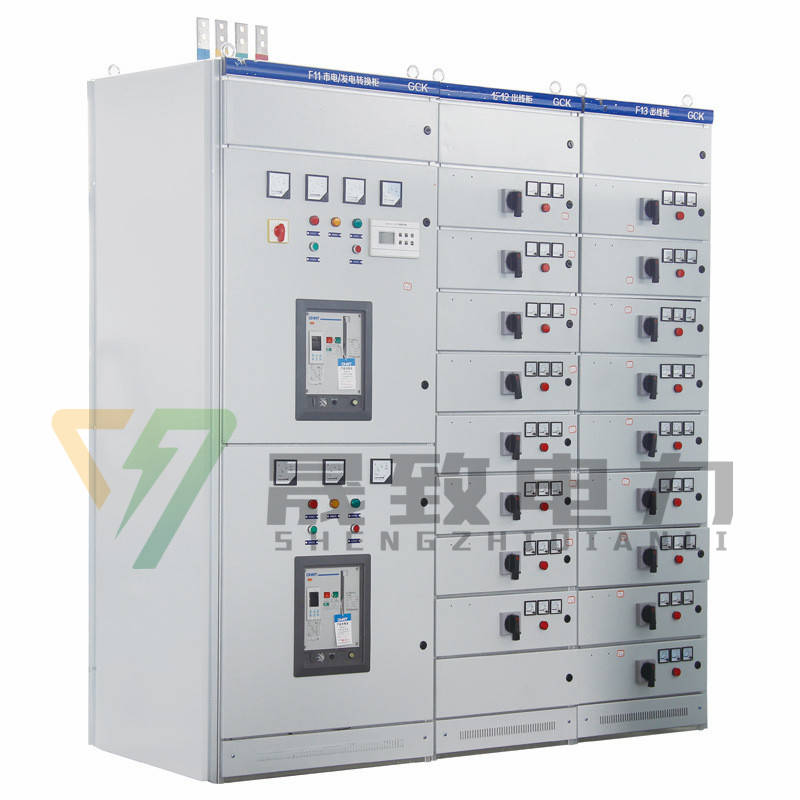

GCS低壓開關柜產品概述

　　GCS低壓開關柜 是一種融合了其他低壓產品的優點而開發的高級型產品，適用于電廠、石油化工、冶金、電信、輕工、紡織、高層建筑和其他民用、工礦企業的配電系統，在大型發電廠、石化、電信系統等自動化程度高，要求與計算機接口的場所，作為發、供電系統中的配電電動機集中控制、無功功率補償?shù)牡蛪号潆娧b置。


　　GCS低壓開關柜結構特點：


　　1、框架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的Φ9.2mm的安裝孔，使得框架組裝靈活方便。


　　2、開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。


　　3、水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施。


　　4、電纜隔室的設計使電纜上、下進出均十分方便。


　　5、抽屜高度的模數為160mm。抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。單元回路額定電流400A及以下。


　　6、抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元設有機械聯鎖裝置。1抽屜單元為主體，同時具有抽出式和固定性，可以混合組合，任意使用。


　　7、柜體的防護等級為IP30 IP40，還可以按用戶需要選用。





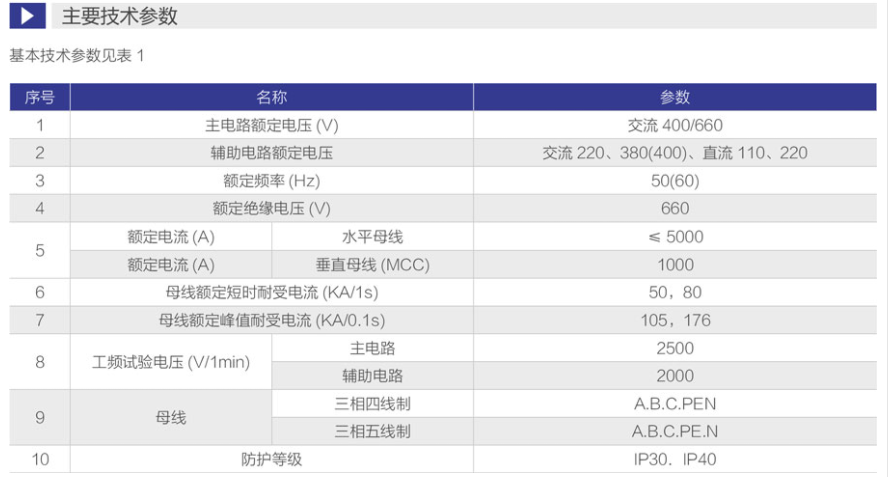

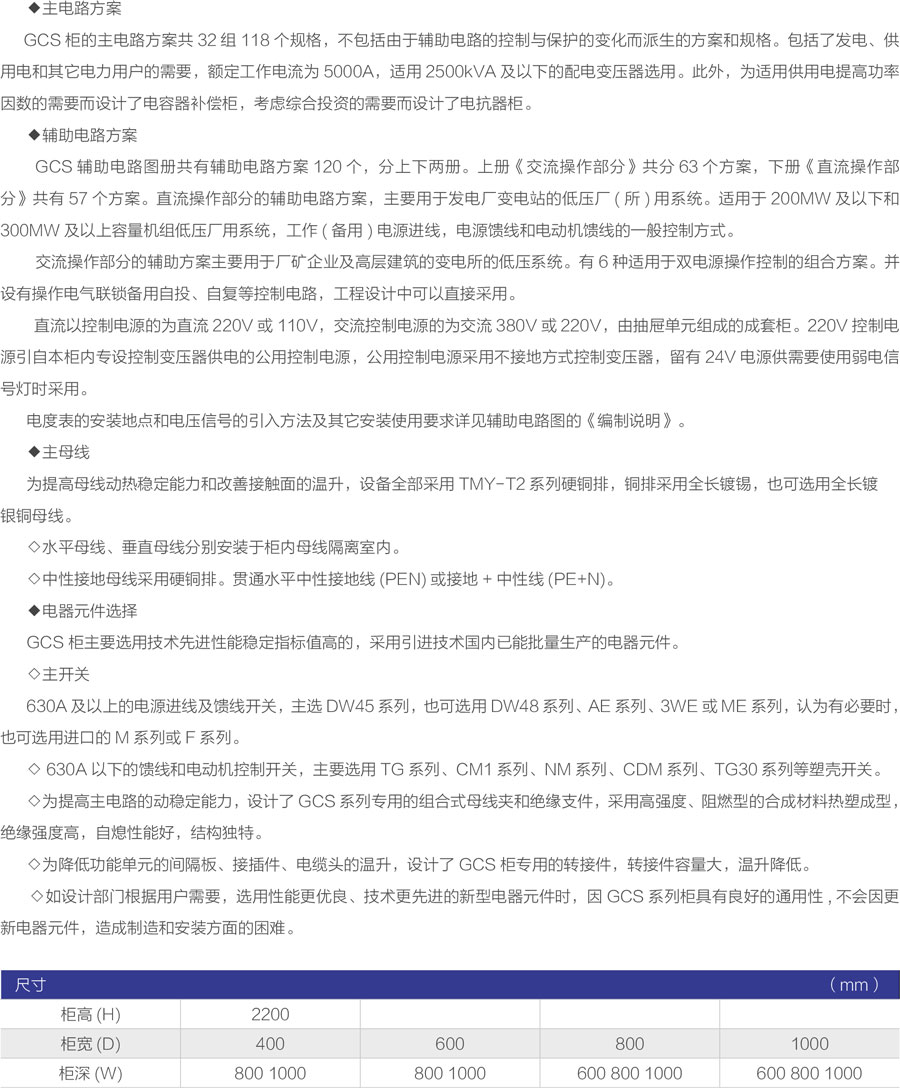

　　GCS低壓開關柜產品特點


　　1、提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升;


　　2、功能單元之間、隔室之間的分隔清晰、可靠，不困某一單元的故障而影響其它單元工作，使故障局限在最小范圍;


　　3、母線平置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊;


　　4、MCC柜單柜的回路數量多到22回，充分考慮大單機容量發電，石化系統等行業自動化電動門(機)群的需要;


　　5、裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。電流互感器裝置于電纜隔室內，使安裝維修萬便：


       6、同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求;


　　7、抽屜單元有足夠數量的二次插接件(1單元及以上為32對，1/2單元為20對)，可滿足計算機接口和自控回路對接點數量的要求。
