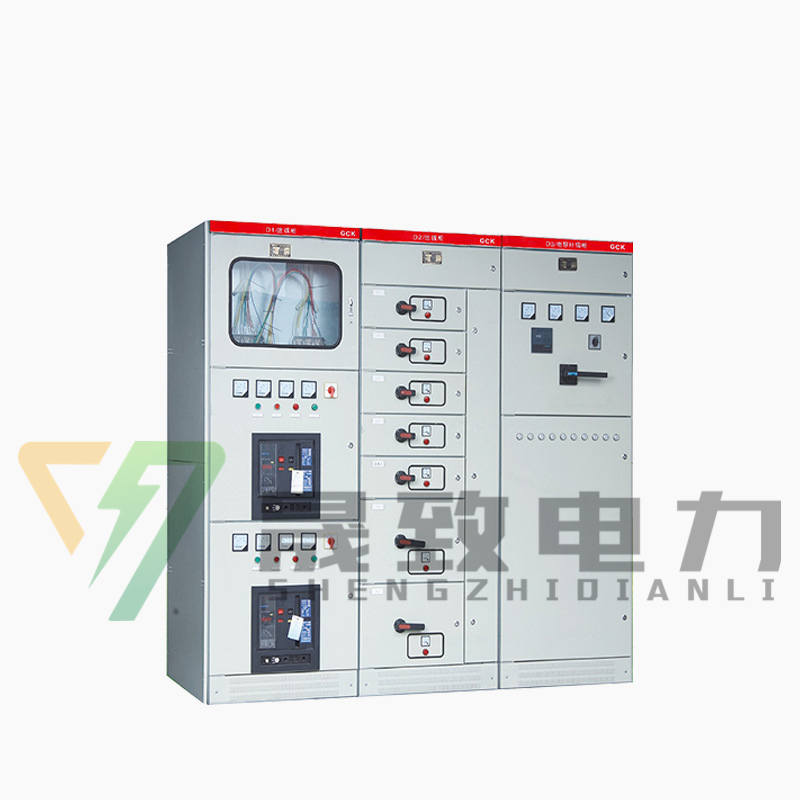

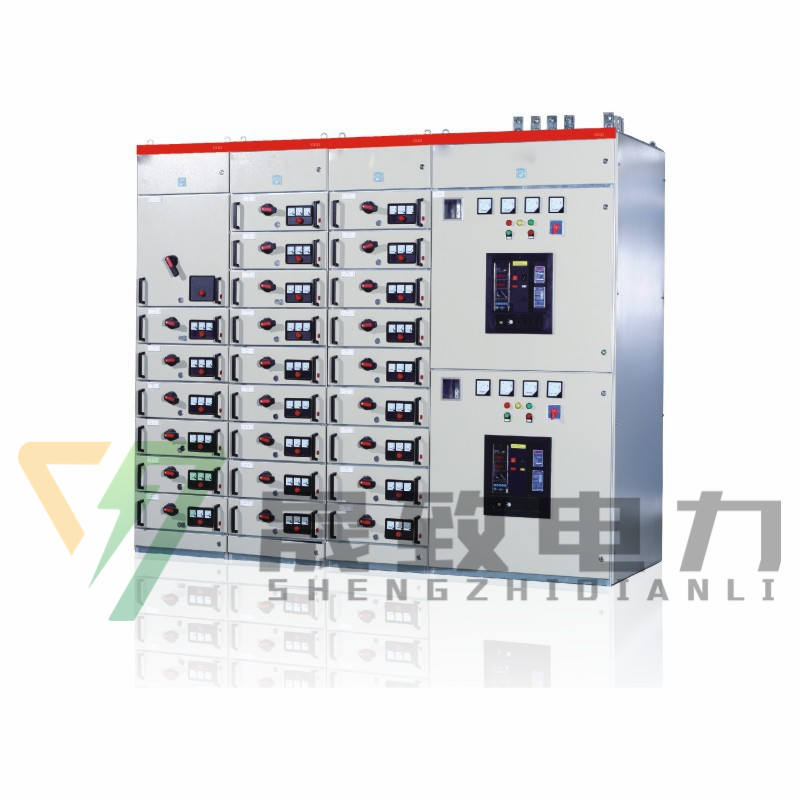

GCK低壓開關柜產品概述

　　GCK低壓開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成，適用于發電廠，變電站工礦企業等電力用戶作為交流50Hz，最大工作電壓到660V，最大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。


　　GCK低壓開關柜具有分?jǐn)嗄芰Ω?，?dòng)熱穩定性能好，結構合理，電氣方案切合實際，系列性，通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，維護方便等優點。


　　本產品符合IEC439標準，也符合GB7251.1-2005(低壓成套開關設備》標準和ZBK36001-89《低壓抽出式成套開關設備》

　　GCK低壓開關柜使用環境條件

　　1.海拔高度不超過2000m;

　　2.周圍空氣溫度不高于+40℃，并且24h內平均溫度不高于+35℃，周圍空氣溫底不低于-5℃;

　　3.大氣條件空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，

　　例如+20℃時為90%;

　　4.沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所;

　　5.與垂直面傾斜度不超過5度;

　　6.本產品適合以下溫度運輸儲存：-25℃~55℃，在短時間內(不超過24h)不超過+70℃。


　　GCK低壓開關柜結構特征

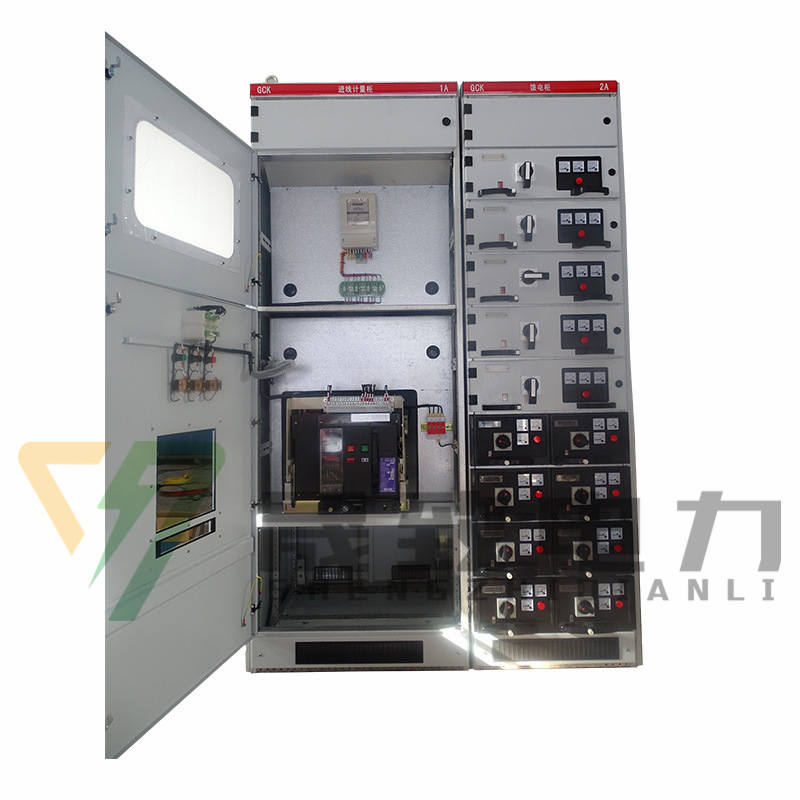

　　GCK低壓開關柜的基本柜架為組合裝配式結構，柜架的全部結構件通過螺釘緊固互相連接成基本框架，再按需要加上門，擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的控制中心柜，本柜結構有下列特點：


　　柜架采用C型材，螺栓連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。框架及零部件安裝孔按模數E=25mm變化。


　　內部結構采用鍍鋅處理。外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂。


　　在中心(PC)進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的CW1、HSW1等系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如ABB公司生產E系列斷路器，以及智能化斷路器等。
