產品介紹
規格參數

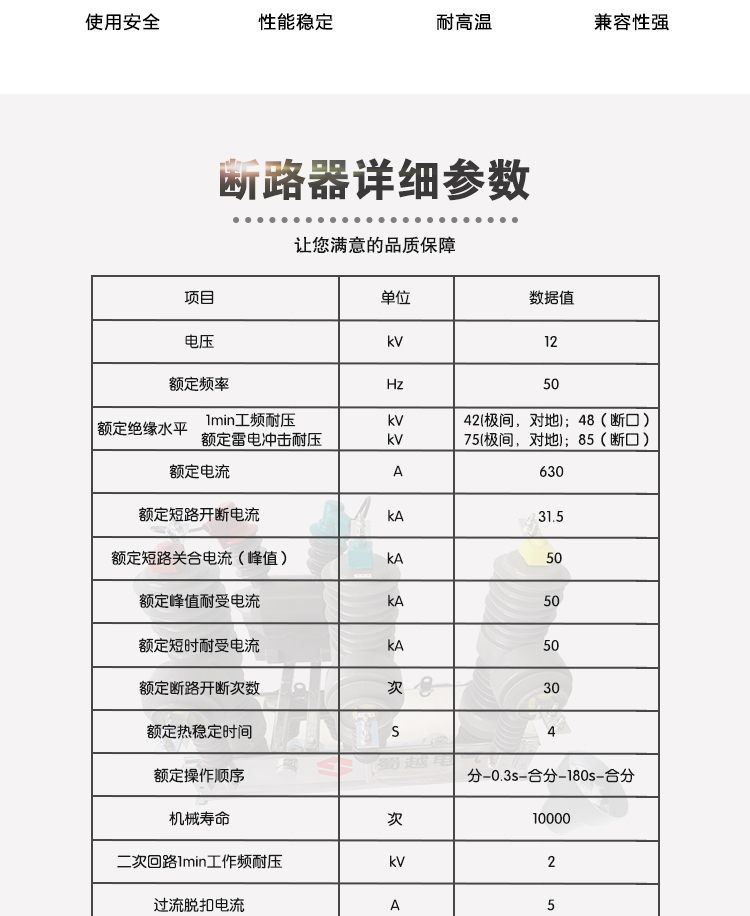

一、主要技術參數
| 序號 | 項目 | 單位 | 數據值 |
| 1 | 電壓 | kV | 12 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 額定絕緣水平 | 1min工頻耐壓 | kV | 42(極間 ，對地)；48（斷口） |
| 額定雷電沖擊耐壓 | kV | 75(極間 ，對地)；85（斷口） |
| 4 | 額定電流 | A | 630/1250 |
| 5 | 額定短路開斷電流 | kA | 20/25 |
| 6 | 額定短路關合電流（峰值） | kA | 50 |
| 7 | 額定峰值耐受電流 | kA | 50 |
| 8 | 額定短時耐受電流 | kA | 50 |
| 9 | 額定斷路開斷次數 | 次 | 30 |
| 10 | 額定熱穩定時間 | S | 4 |
| 11 | 額定操作順序 |
| 分-0.3s-合分-180s-合分 |
| 12 | 機械壽命 | 次 | 10000 |
| 13 | 二次回路1min工作頻耐壓 | kV | 2 |
| 14 | 過流脫扣電流 | A | 5 |
| 15 | 額定單個電容組開斷電流 | A | 630 |
| 16 | 額定背對背電容器組開斷電流 | A | 400 |
二、控制器主要技術參數
| 序號 | 項目 | 規定值 | 備注 |
| 1 | 輸入工作電壓 | AC220 |
|
| 2 | 輸入工作電壓頻率 | 50Hz |
|
| 3 | 輸入工作電壓允許波動范圍 | ±20％ |
|
| 4 | 整機功耗 | ＜10W |
|
| 5 | 保護電流 | 120～600A | 可整定 |
| 6 | 零序電流 | 0.2A～20A | 可整定 |
| 7 | 保護動作延時時間值 | 0.1～10s | 可調 |
| 8 | 零序保護動作延時時間值 | 0～7200s | 可調 |
| 9 | 重合閘次數 | 3次可調 | 0為關閉重合閘 |
| 10 | 第一次重合時間 | 可調 | 3.0~600秒 |
| 11 | 第二次重合時間 | 可調 | 3.0~600秒 |
| 12 | 第三次重合時間 | 可調 | 3.0~600秒 |
| 13 | 遠程設置 | 0或1 | 設定0：面板撥碼有效 ，1：遠程設置有效 |
| 14 | 負荷告警電流 | 無 |
|
| 15 | 整定值誤差 | ±3％ | 時間定值為0時實際為40ms，誤差不大于±20ms |
| 16 | 工頻耐壓 | 2000V/1min |
|
