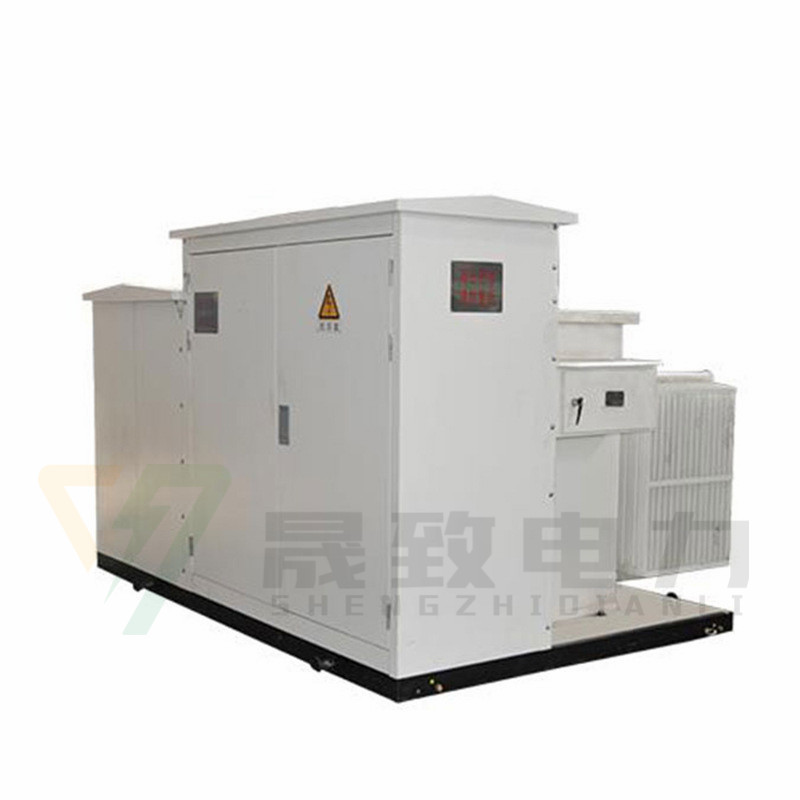

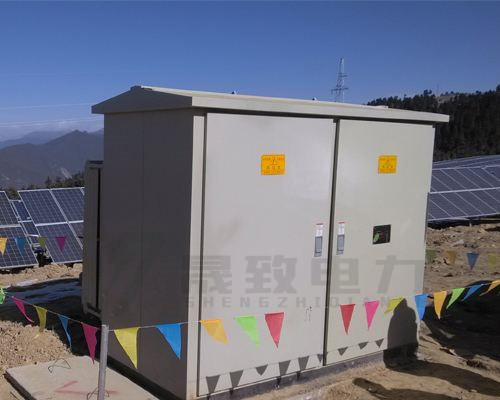

光伏發電專用箱變產品概述


　　光伏發電專用箱變，是一種集高壓開關設備、變壓器器身、保護熔斷器集中放在油箱中，與低壓開關柜及相應輔助配套設高壓/低壓預裝式變電站(以下稱變電站)。它是一種將來自光伏并網逆變器0.27kV或0.315kV電壓經過升壓變壓器升高到10kV或35kV后，經過10kV或35kV線路向上輸出電能的專用配電設施，是光伏發電系統的理想配套設備。光伏發電專用箱變結構緊湊、占地面積小，散熱器外置，散熱效果更好。


　　光伏發電專用箱變技術參數


　　1.額定電壓等級：35kV和10kV以下


　　2.額定頻率：50Hz

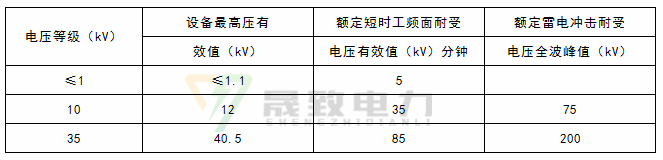

　　3.絕緣水平如下表：




　　4.變壓器絕緣等級為A級絕緣，繞組溫升不超過65K，油頂層溫升不超過60K。


　　5. 外殼防護等級：油箱IP68，高低壓室IP54。

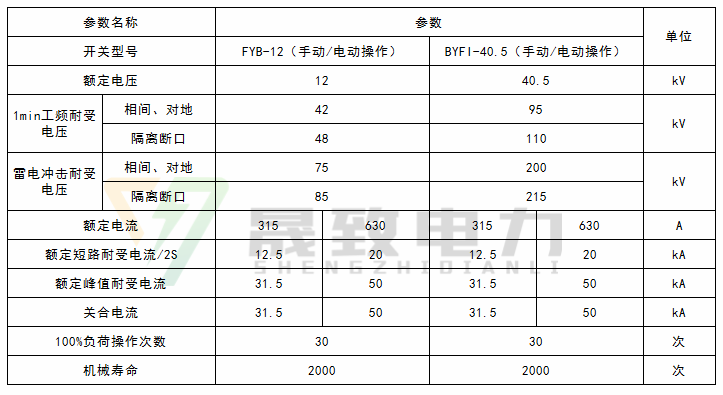

　　光伏發電專用箱變負荷開關技術參數




　　光伏發電專用箱變高壓油浸式熔斷器型號、技術參數.

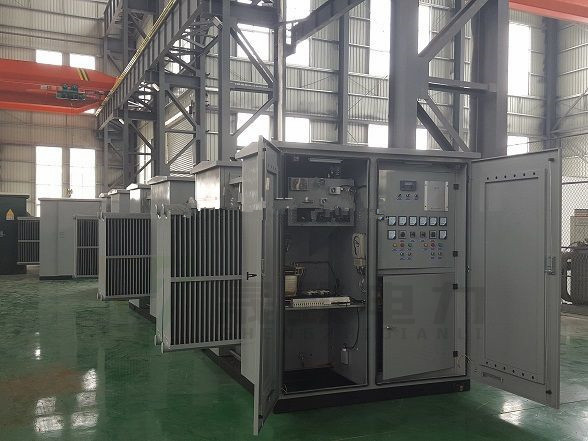

　　光伏發電專用箱變結構特點

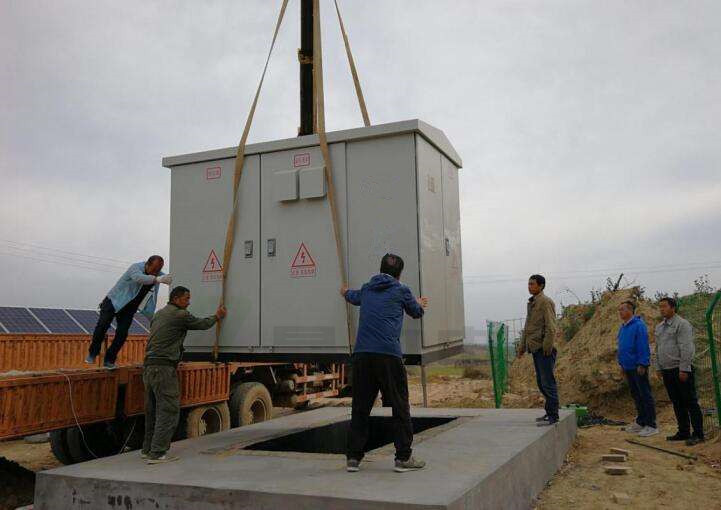

　　1.組合式變壓器結構分為變壓器本體、高壓室、低壓室、綜合室(包含檢測、負荷開關和熔斷器等)四大部分組成，可按"目"字型或"品"字型排列。體積小、結構緊湊，起吊平穩。


　　2.高壓側采用終端型負荷開關(可帶電動操作)加熔斷器保護，負荷開關和熔斷器安裝在變壓器油箱內，采用全密封結構，利用變壓器的絕緣油作為絕緣介質和散熱介質，整體上具有結構緊湊、散熱性好等優點。


　　3.高壓室內門加裝電磁鎖和帶電顯示器，當高壓側帶電時高壓室門不能打開，箱變外門加裝機械鎖，符合高壓產品五防要求，保證人身安全。


　　4.10kV級組合變?nèi)蹟啾Ｗo(hù)，由高壓后備限流保護熔斷器與插入式過載保護熔斷器串聯使用，對變壓器提供全范圍保護。高壓限流保護熔斷器作為變壓器的短路保護，插入式過載保護熔斷器作為變壓器及其它電力設備過載及小故障短路電流的保護。


　　5.35kV級組合變?nèi)蹟啾Ｗo(hù)，采用一種新型保護用高壓限流熔斷器，它能夠可靠的開斷引起熔體熔化的電流至額定開斷電流之間的任何故障電流，它是利用限流式熔斷器具有較高分?jǐn)嗄芰?，而非限流式熔斷件卻具有較好的小電流保護特點，結合兩種熔斷件的不同特點，組合為一體獲得全范圍開斷的良好特性。


　　6.高壓側出線采用高壓干式套管支撐銅母線結構，可方便多根電纜線連接。對于10kV組合式變壓器，高壓側出線根據用戶的要求也可采用高壓套管，單通或雙通，肘形電纜頭結構。低壓側出線可直接出線或按用戶要求配置低壓出線方案。


　　7.箱變門采用防風型鉸鏈，箱體上所有的門向外開，開啟角度不小于90度，并設有定位裝置。門采用密封措施，具有緩沖、防雨、防堵、防銹和防破壞等功能。


　　8.箱體為密封防盜結構，采用隱蔽式高強度螺栓及耐油橡膠墊圈密封箱蓋，整個箱體無外露可拆卸螺栓。


　　9.箱體采用特殊工藝處理，具有良好的防腐能力，能有效防止風沙和沿海鹽霧的侵蝕。
