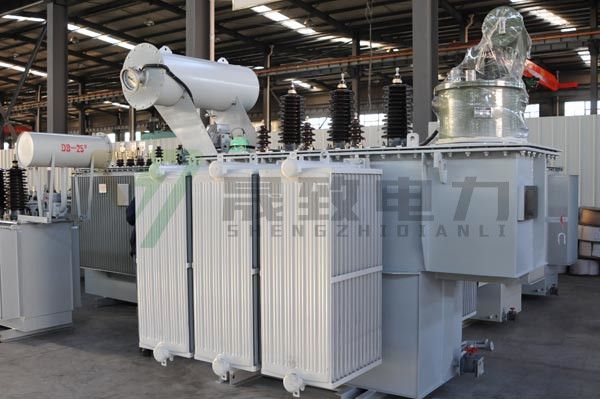

油浸式變壓器組成部件包括器身(鐵芯、繞組、絕緣、引線)、油浸式變壓器油
油箱和冷卻裝置、調壓裝置、保護裝置(吸濕器、安全氣道、氣體繼電器、儲油柜及測溫裝置等)和出線套管。

1、油浸式變壓器中性點接地系統的優缺點:
(1)優點:對電源中性點接地系統,若發生某單相接地,另兩相電壓不升高,這樣可使整個系統絕緣水平降低;另外,單相接地會產生較大的短路電流Is ,從而使保護裝置(繼電器、熔斷器等)迅速準確地動作,提高了保護的可靠性。
(2)缺點:對電源中性點接地系統,由于單相短路電流Is 很大,開關及電氣設備等要選擇較大容量,并且還能造成系統不穩定和干擾通訊線路等;
2、油浸式變壓器中性點不接地系統的優、缺點:
(1)優點:對油浸式變壓器中性點不接地系統,由于限制了單相接地電流,對通訊的干擾較小;另外單相接地可以運行一段時間,提高了供電的可靠性。
(2)缺點:對油浸式變壓器中性點不接地系統,當一相接地時,另兩相對地電壓升高 倍,易使絕緣薄弱地方擊穿,從而造成兩相接地短路。
3、各種電壓等級供電線路的接地方式:
(1)在110kv及以上的高壓或超高壓系統中,一般采用中性點接地系統,其目的是為了降低電氣設備絕緣水平,免除由于單相接地后繼續運行而形成的不對稱性。
(2)工廠供電系統采用電壓在1kv~35kv,一般為中性點不接地系統,因工廠供電距離短,對地電容小(Xc大),單相接地電流小,這樣可以運行一段時間,提高了系統的穩定性和供電可靠性,對通訊干擾小等優點。在煤礦井下,我國、西德等國禁止中性點接地,其主要目的是為安全,減小了單相接地電流,但即使小的單相接地電流,煤礦井下也不允許存在,因此在煤礦井下,安裝有檢漏繼電器,就是當電網對地絕緣阻抗降低到危險值或人觸及一相導體或電網一相接地時,能很快地切斷電源,防止觸電、漏電事故,提前切斷故障設備。
(3)1kv以下的供電系統(380/220伏),除某些特殊情況下(井下、游泳池),絕大部分是中性點接地系統,主要是為了防止絕緣損壞而遭受觸電的危險。
