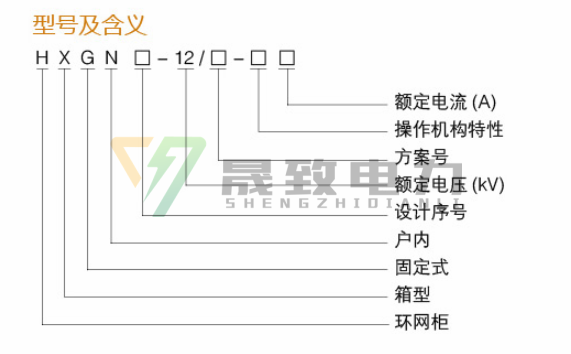

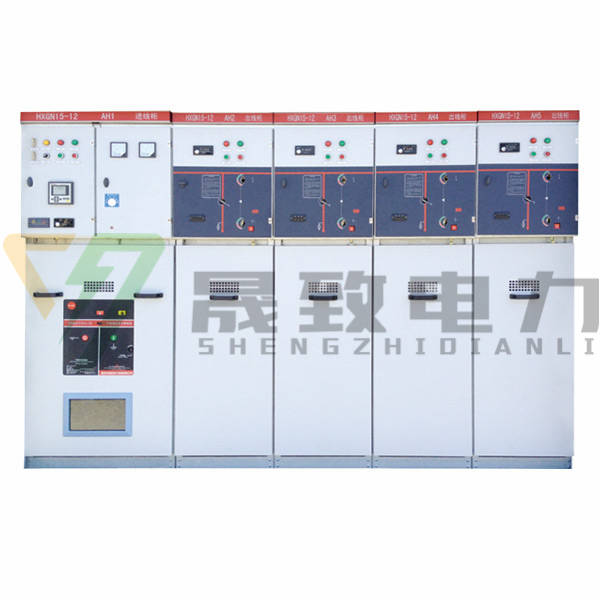

HXGN環網柜產品概述

　　HXGN環網柜(簡稱環網柜)適用于交流50Hz,1OKV的網絡作為開斷負荷和短路及關合短路電流用，本環網柜配手動、電動彈簧機構來操作真空斷路器，接地開關和隔離開關配用手動操作機構。本環網柜成套性強、體積小、無火災和爆炸危險，具有可靠“五防”功能。



　　HXGN環網柜使用環境條件

　　1.環境溫度上限+40℃，下限-10℃;

　　2.海拔高度不超過1000m;

　　3.空氣相對濕度日平均值不大于95%，月平均值不大于90%;水蒸汽日平均值不大于2.2x10-3Mpa，月平均值1.8x10-3Mpa;


　　HXGN環網柜主要用途和適用范國

　　開關柜適用于3.6-12KV三相交流50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用，并具有對電路進行控制，保護和監測等功能，可適用在各類型發電廠，變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉站中。


　　>>>HXGN環網柜結構

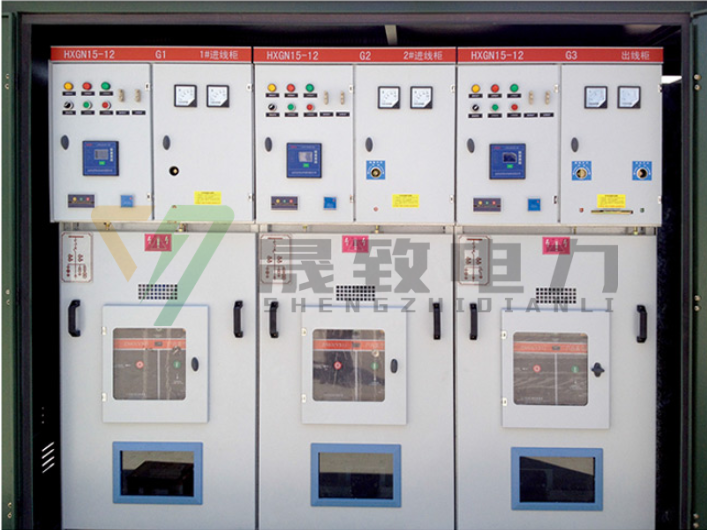

　　1. 柜示意圖見下圖

　　2.開關柜為箱式固定式結構，柜體由覆鋁鋅板經多重折彎后組裝而成。開關柜后上部為主母線室，室頂部沒有壓力釋放裝置，前上部為低壓室，小母線可從室底部用電纜連接，或在頂部布置銅管或銅棒;開關柜中下部貫通，母線室通過GN30型旋轉式隔離開關與中心部保持電氣連接;中部安裝真空斷路器，下部安裝接地開關和出線側隔離開關;后部安裝電流互感器，電壓互感器，避雷器，一次電纜從柜后下部出線;底部布置有接地母線，貫穿于整排開關柜;隔離開關與接地開關在柜前右部操作。


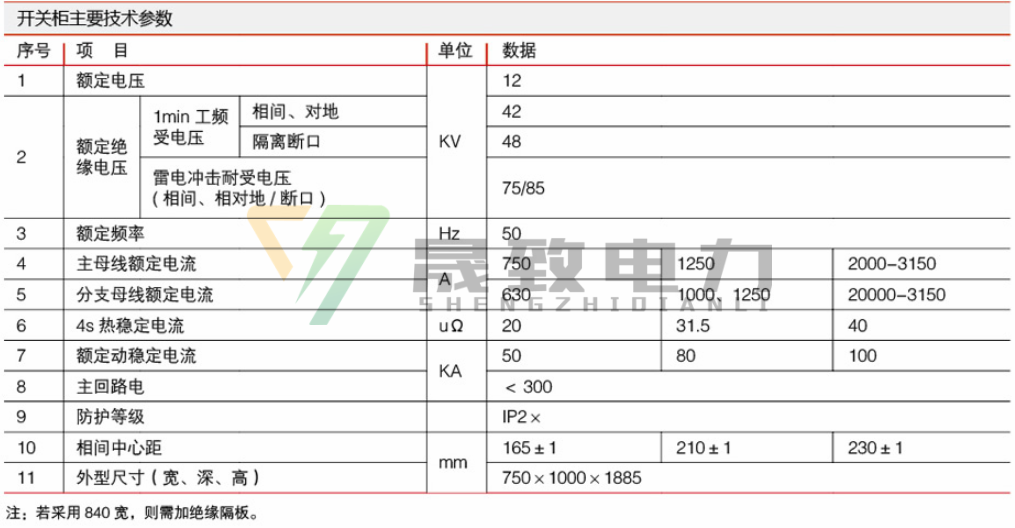

　　HXGN環網柜主要特點


　　1.柜體采用優質角鋼焊接而成。

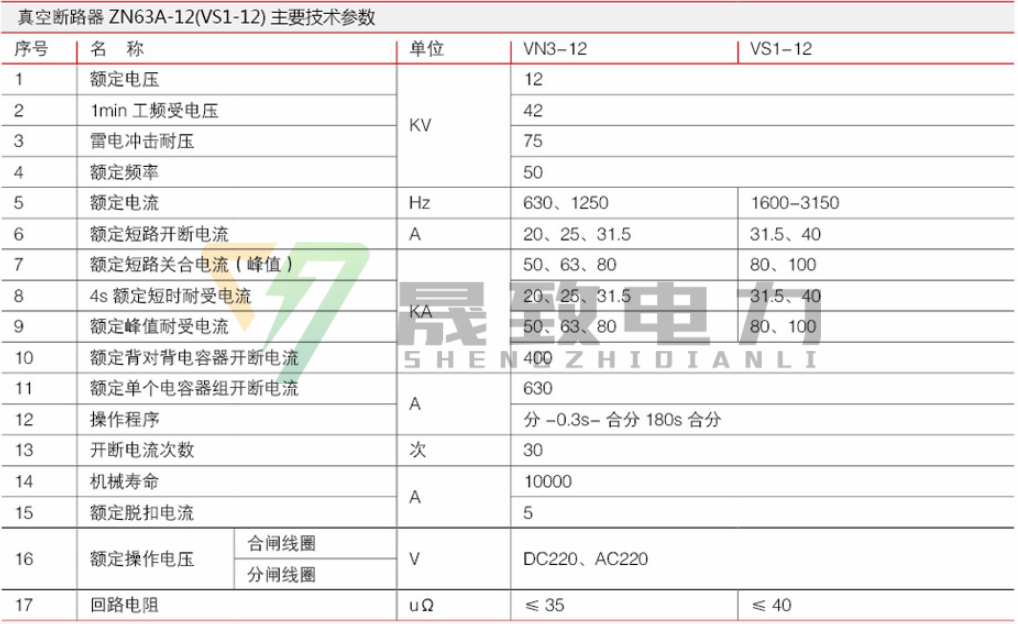

　　2.斷路器室位于柜體中(下)部，安裝、調試、維護方便。標準配裝ZN63A(VS1-12)斷路器，并設有壓力釋放通道，確保人身安全。


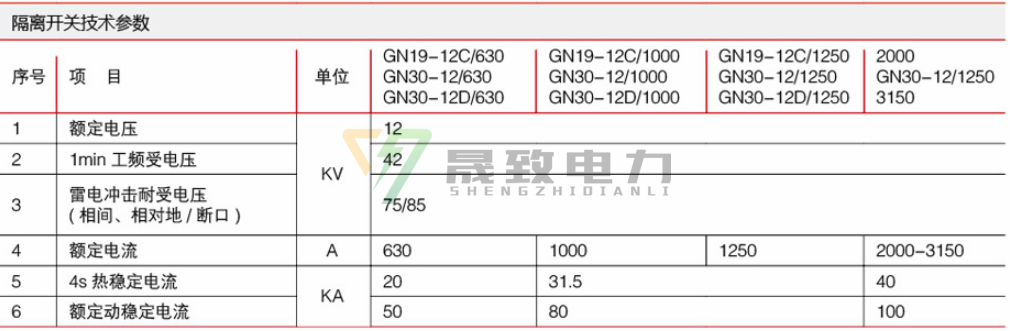

　　3.采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。


　　4.整柜防護等級IPZX。


　　5.設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求。


　　6.具有可靠的接地系統。


　　7.門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態。


　　8.操作機構閉鎖采用比XGN66-12可靠的機械閉所。


　　9.進出線電纜低于柜底前部，方便用戶連接。
